VMax 可视化审阅入口

本页只把现有初步设计整理成便于审核的图，不新增功能承诺。蓝色代表首版或当前架构，橙色代表待决/后续候选，灰色代表未启用或外部依赖；图中的箭头表示职责或数据流，不是已运行或已通过安全审计的证据。与正文不一致时，以项目执行标准、原始 v1.1 说明书和相应 ADR 的审批结论为准，并同步修图。

1 阶段路线图

放大查看矢量图

审阅重点：M0 的协议、许可和平台决策未冻结；M5 独立审计及 M6 合规/TestFlight 是生产发布门槛，不是已完成状态。详见首版范围与路线图。

2 功能范围图

放大查看矢量图

审阅重点：首版仅同一实例、单设备、一对一文本闭环；图片/文件属于 P1 候选，多设备、群聊和联邦需独立立项。格式化默认关闭，不建设 Web 管理后台。首版基础 CLI/备份恢复与 P1 增强工具的边界仍待统一。详见产品范围。

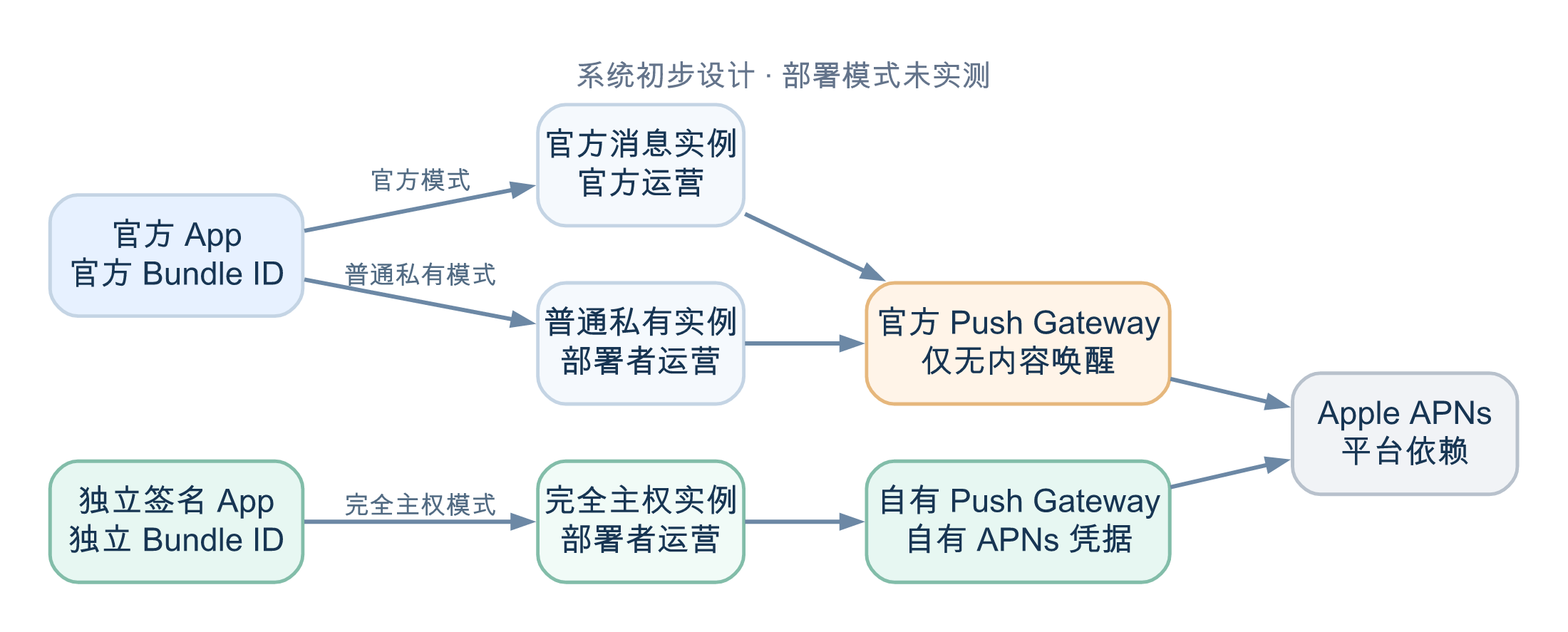

3 部署关系图

放大查看矢量图

审阅重点：普通私有实例仍可能依赖官方 Push Gateway；完全主权模式需要独立 Bundle ID 与 APNs 凭据。三种模式都受 Apple APNs 平台边界约束。详见部署模式。

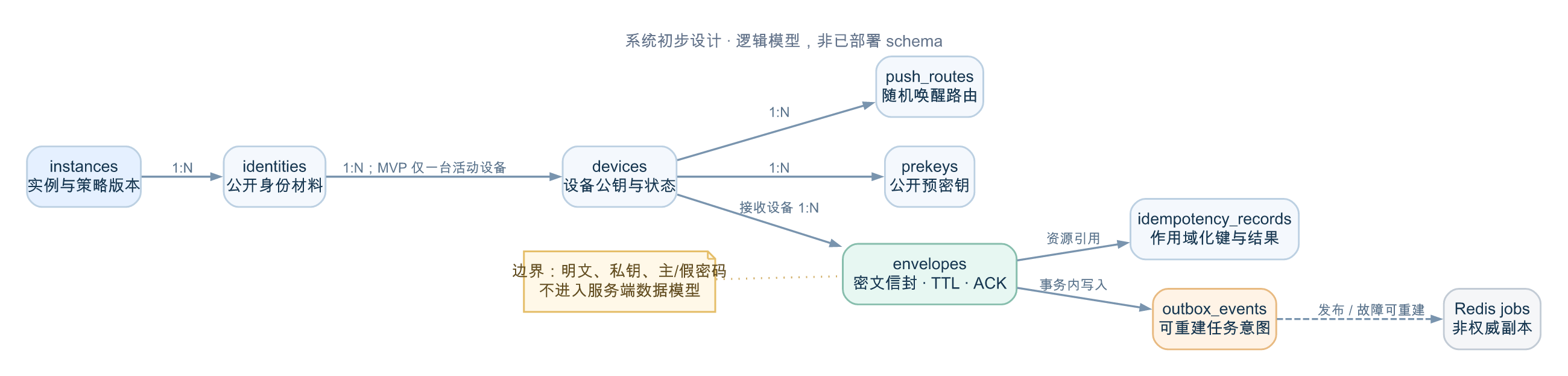

4 核心数据模型图

放大查看矢量图

审阅重点：PostgreSQL 是权威存储，Redis 任务可重建；服务端不得保存消息明文、私钥或双密码。图只展示逻辑实体，不冻结物理 schema、字段类型或未来附件表。详见数据模型。

5 系统架构图

放大查看矢量图

审阅重点：端到端加解密只在客户端；消息实例处理密文与最小元数据；Push 不构成投递证明；S3 已选为兼容接口，但 MVP 附件关闭。首版服务端备份是否使用 S3 兼容存储仍待确认。详见系统全景。

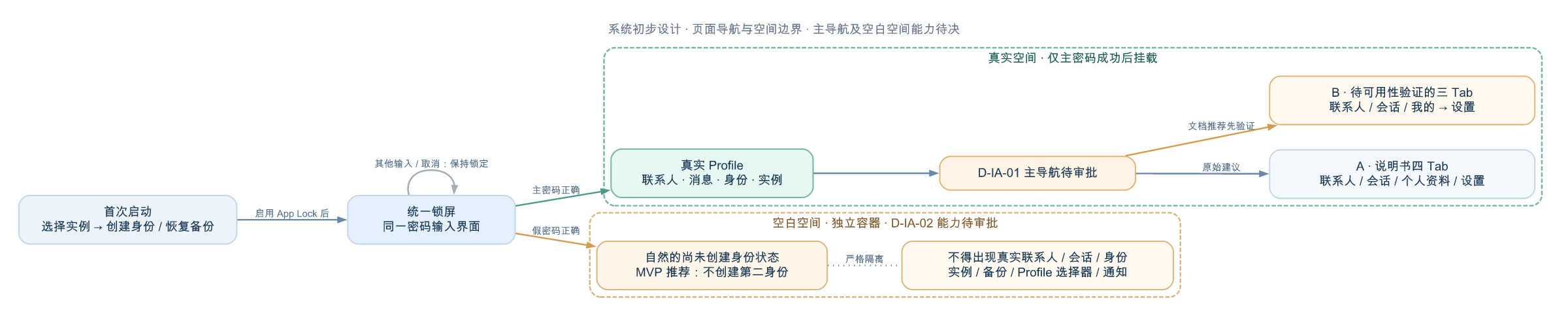

6 页面导航与空间边界图

放大查看矢量图

审阅重点：四 Tab 是说明书建议，三 Tab 是待验证选项；空白空间的可用能力仍待决，但不得露出真实身份、实例或通知。详见信息架构。

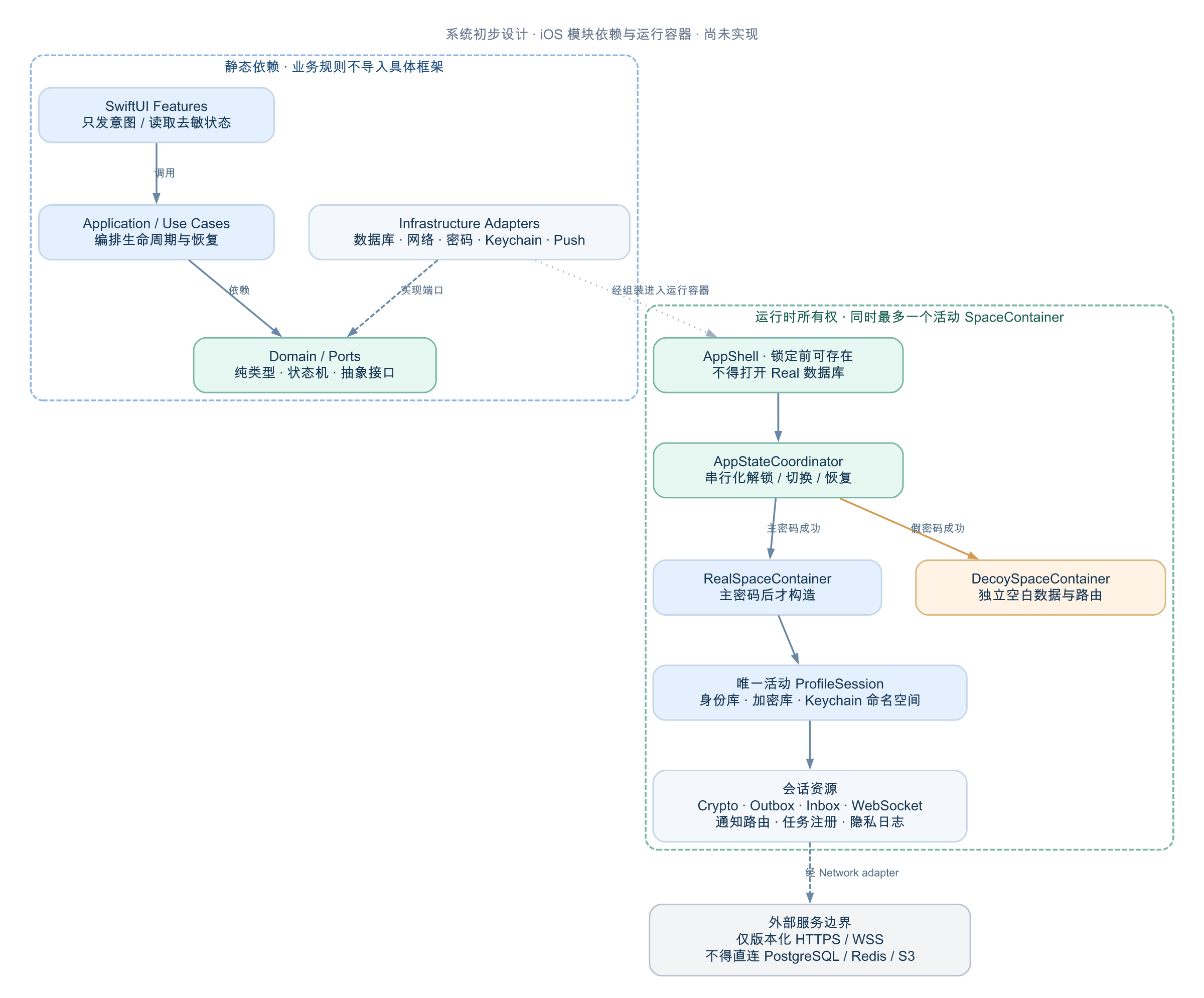

7 iOS 模块依赖与容器隔离图

放大查看矢量图

审阅重点：领域规则不导入具体数据库或密码库；Locked 不持有 Real 业务句柄；Real 与 Decoy 是不同容器，iOS 不直连服务端数据库或队列。详见模块边界。

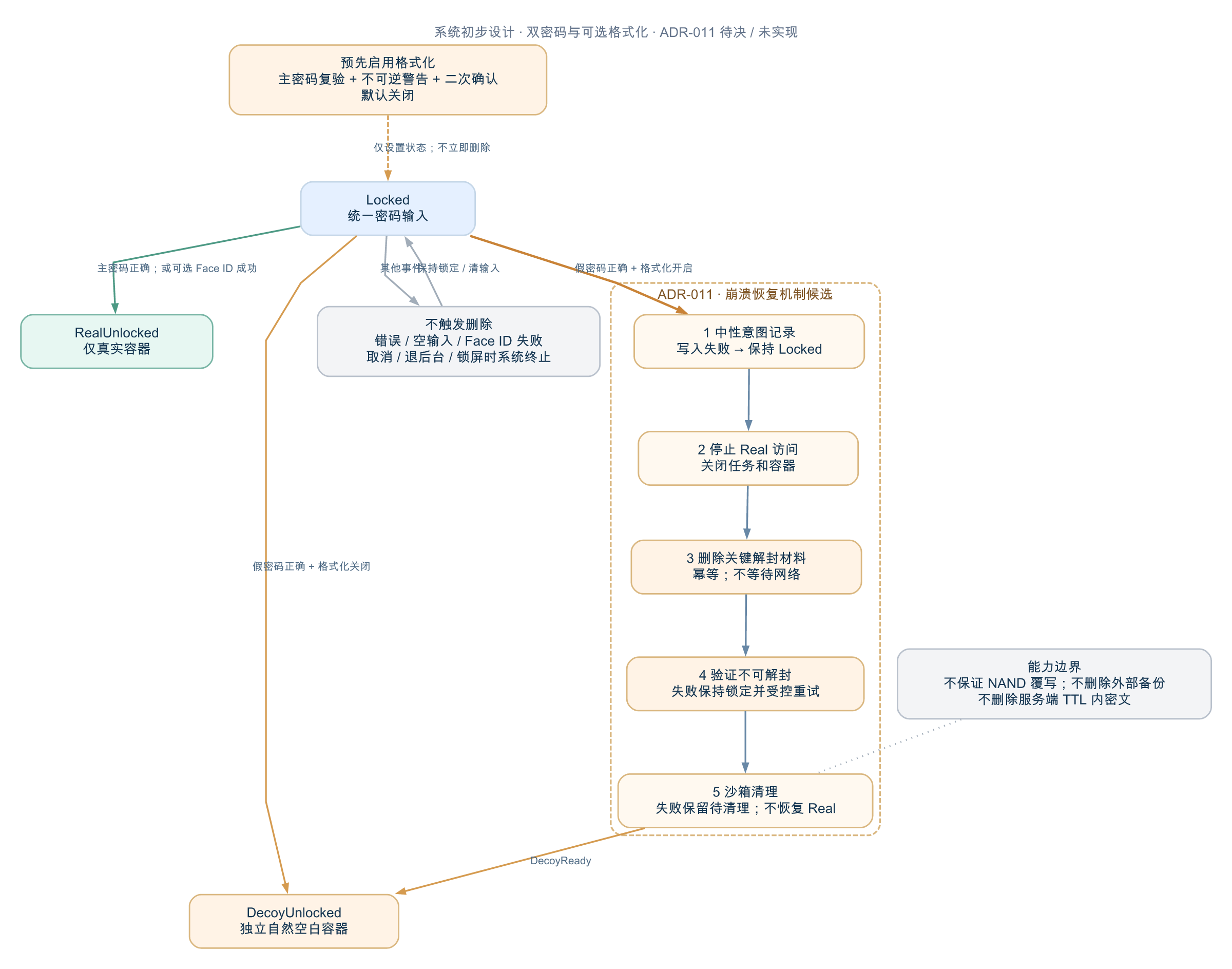

8 双密码与可选格式化状态图

放大查看矢量图

审阅重点：格式化默认关闭，只有已启用且假密码精确验证成功才触发；图内的阶段记录和恢复路径是候选设计，尚未获批或通过真机安全验证。详见ADR-011、双密码与伪装空间及本地格式化。

维护方式

每张图都有同名 .dot 图源、便于直接预览的 PNG 和可放大的 SVG。跨模块设计变更必须先更新正文和 ADR，再更新图源与图片，并检查颜色、标签、范围和箭头语义。图源可用 Graphviz dot -Tsvg 重绘；图文件只是审阅辅助，不能替代测试、审计或法律结论。
